全閉環模塊。
最大適用電機容量：1.0kw。
電源電壓：三相AC200V。
接口：MECHATROLINK-Ⅱ通信指令型（旋轉型伺服電機用）。
設計順序：A。
硬件規格：涂漆處理高精度機床用電機。
選配（軟件）：無選配（標準）。
選配（參數）：無選配（標準）。
選配模塊：全閉環模塊。
全閉環控制旋轉型伺服電機時，需使用全閉環模塊SGMGH-55ACD3B
請安裝在各類伺服單元上高精度機床用電機。
利用安裝在機械側的外部編碼器（直線光柵尺）等檢出器輸出的位置反饋信號，實現高精度、高響應性定位。
可對應高分辨率的外部編碼器（直線光柵尺）。Σ-V系列伺服電機SGMPS型。
額定輸出：400W(0.4kw)高精度機床用電機。
電源電壓：AC200V。
串行編碼器：17位絕對值型（標準）。
設計順序：IP55（標準）。
軸端：直軸、帶鍵槽、帶螺孔（選配）。
選配：帶油封、帶保持制動器(DC24V）。
RoHS指令的對應：符合RoHS指令。
中慣量
進深較短的扁平型
配備高分辨率串行編碼器（17位）
最高轉速達6000r/min
品種齊全（100W ～1.5kW，帶保持制動器）
標準采用IP55。亦適用于IP67（選配）SGMGH-55ACD3B。
額定值和規格：
額定時間∶連續。
振動等級∶V15。
絕緣電阻∶DC500V，10MΩ以上。
使用環境溫度∶0～40°C。
勵磁方式∶永磁式。
安裝方式∶法蘭式。
耐熱等級∶B。
絕緣耐壓∶AC1500V 1分鐘。
保護方式∶全封閉自冷式IP65（軸貫通部分除外）。
使用環境濕度∶20～80%（不得結露）SGMGH-55ACD3B。
連接方式∶直接連接。
旋轉方向∶正轉指令下從負載側看時為逆時針方向（CCW）旋轉。無減速機中慣量、大轉矩伺服電機SGM7G型（額定轉速1500r/min）。
額定輸出：1.8kw。
電源電壓：AC200V。
串行編碼器：24位絕對值型。
設計順序：A。
軸端：直軸、帶鍵槽、帶螺孔SGMGH-55ACD3B。
選購件：帶保持制動器（DC24V）。

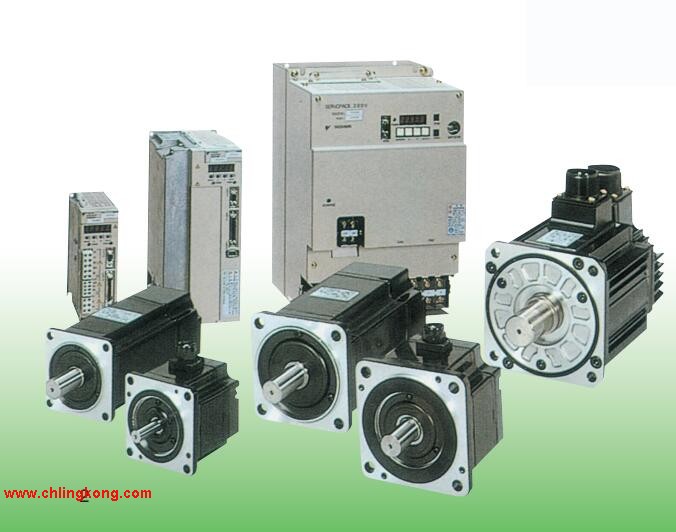

安川伺服電機，又稱YASKAWA安川伺服馬達，
原產地日本，在中國沈陽、上海嘉定也設有工廠，
是使物體的位置、方位、狀態等輸出被控量，
能夠跟隨輸入目標值（或給定值）的任意變化的自動控制系統。
它分為交流伺服馬達和直流伺服馬達，
在國內的半導體、液晶制造裝置、電子部件封裝裝置、機床及一般機械中得到廣泛應用。
作為伺服驅動主導企業，安川首次提出了“機電一體化”的概念，
現在已經成為全球通用的名詞。直驅型伺服電機SGMCV型。
額定轉矩：10N·m。
伺服電機外徑尺寸：φ175mm。
串行編碼器：22位（多圈絕對值編碼器）。
設計順序：A。
法蘭：反向負載側（導線側向引出）。
選購件：高機械精度（軸偏移、面偏移0.01mm）。
在不帶減速機的狀態態下直接驅動負載安川ac伺服電機。
可實現從低速至高速的強力平滑運行
（瞬時時最大轉矩: 12～～75N·m，最高轉速: 500～600r/min）SGMGH-55ACD3B。
利用22位高分辨率編碼器，，可進行高精度的分度。
采用中空結構，便于接線、配管。
用途示例：
半導體制造裝置置安川ac伺服電機。
液晶電路板制造裝置。
各種檢查、試驗裝置。
電子元件封裝機。
C信息處理器。
C檢查設備。
各種自動化機械。
機械手。
SGMGH-55ACD3B操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=SGMGH-55ACD3B&select=5
